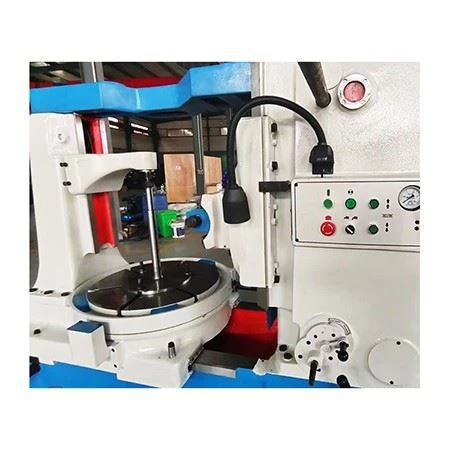

Y3180H Gear Hobbing masin
Peamised tehnilised omadused:
Tavaline hammasrataste hoobimismasin suudab töödelda sirgeid ja spiraalseid ümmargusi hammasrattaid, tiguülekandeid, ketirattaid ja lühikesi spline-võlle, mis sobivad ühes tükis, väikese partii või partii tootmisega tehastes. Tööpingil on suurepärane struktuur, tugev jäikus, hea töötäpsus, mugav töö ja lihtne reguleerimine. Hammasrataste töötlemisel võib tööpink töötada alla- või ülesfreesimise režiimis. Tööpink on varustatud automaatse seiskamismehhanismi, ohutusseadise ja automaatse määrimissüsteemiga.
Hobbing-masina ohutusprotseduurid:
1. Hammasrataste freesimisel ei tohi tooriku põhjapinna ja töölaua vaheline kõrgus olla väiksem kui tööpingi etteantud kõrgus.
2. Tooriku seibi läbimõõt peab olema alla 3 mm töödeldud hammasratta juure ringi läbimõõdust.
3. Kaardi paigaldamisel tuleb noavarras, noavarda kronstein, noavarda seib ja noa auk puhtaks pühkida. Freesi kinnitamisel sisestage sobiv võti.
4. Noahoidja nurga liigutamisel pöörake tähelepanu noahoidja libisemisele.
5. Vastavalt töödeldud käigu nõuetele kontrollige enne noa söömist reguleerimisasendit.
6. Spiraalsete hammasrataste freesimisel kinnitage töödeldav detail kindlalt, et vältida freesimise ajal pöörlemist.
Tööriistahoidjaga ei tohi kokku põrgata ega noa etteandekruvi lahti võtta ning tööriistahoidik tuleb selle tõstmisel sisse tõmmata.
7. Kiirel avamisel ei tohi frees töödeldava detailiga kokku puutuda ning väljatõmbekaugus ei tohiks olla liiga pikk.
Et mitte põrgata tööriistahoidjat töölauaga.
8. Töödeldava hammasratta moodul ja läbimõõt ei tohi ületada tööpingi tehnilisi näitajaid.
9. Ratta riputamisel tuleks toide välja lülitada.
| Üksus | Y3180H |
| Maksimaalne töötlemise läbimõõt | 800mm sambaga /550mm ilma sambata |
| Maksimaalne töötlemismoodul | 10 mm |
| Maksimaalne töötlemise spiraalne nurk | ±45 kraadi |
| Hobberi pöörlemiskiirus / astmed | 40,50,63,80,100,125,160,200 p/min 8 sammu |
| Max Hobberi läbimõõt/pikkus | 180mm/180mm |
| Lõikeri koonus | MT5 |
| Hoberi südamiku läbimõõt | φ27,φ32,φ40 |
| Töölaua kiirus | 5,5 r/min |
| Minimaalne kaugus pliidiplaadi keskpunktist laua pöörleva keskpunktini | 50 mm |
| Kaugus Hobberi keskusest töölauapinnani | 235-585 mm |
| Kaugus välimise tugilaagri alumisest otsast töölaua pinnani | 400-600 mm |
| Hobberi maksimaalne teljesuunaline stringi kaugus | 50 mm |
| Peamine mootori võimsus | 8,5kw |
| Masina netokaal | 5500 kg |
| Masina üldmõõt | 275×149×187 cm |
